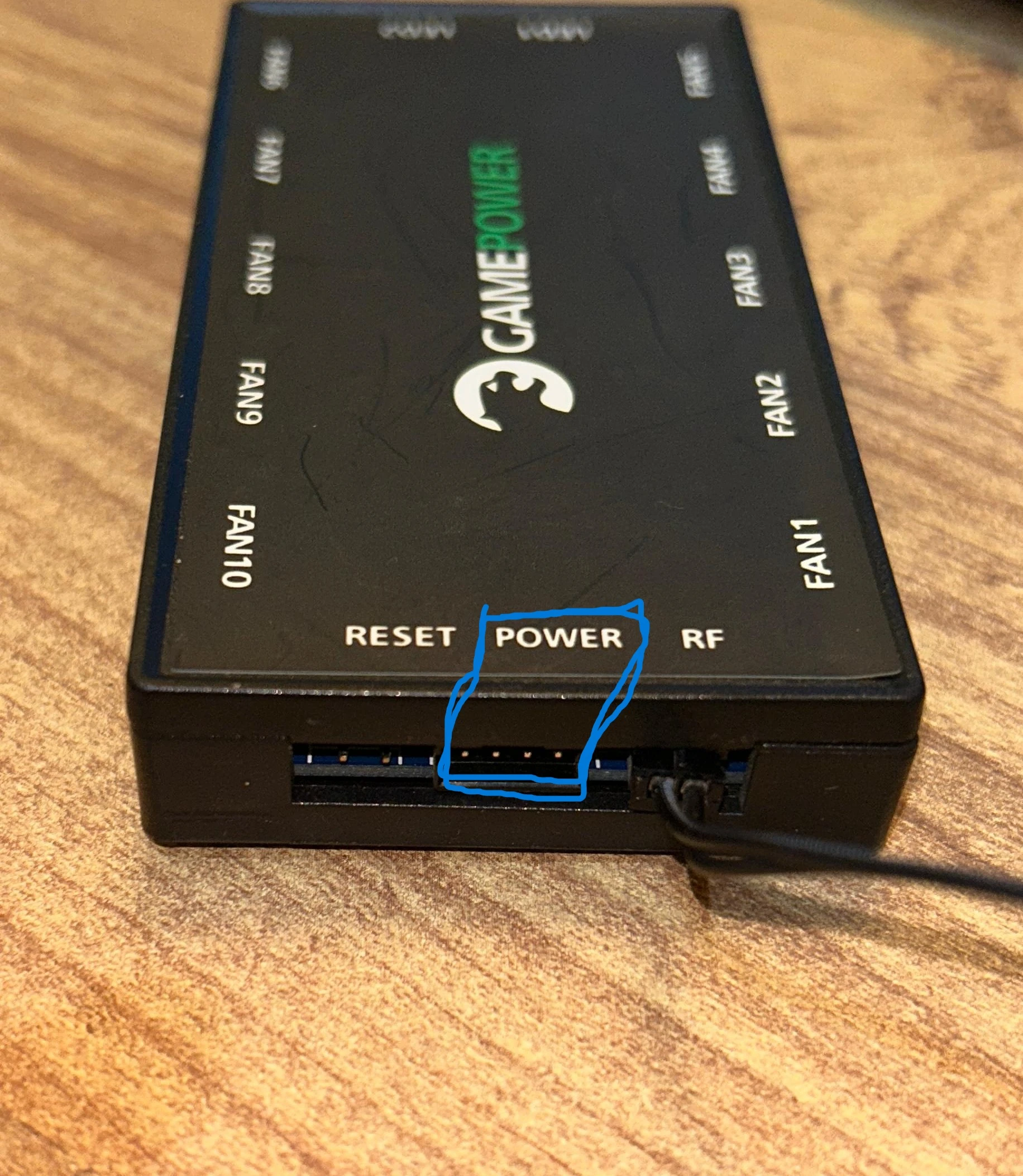

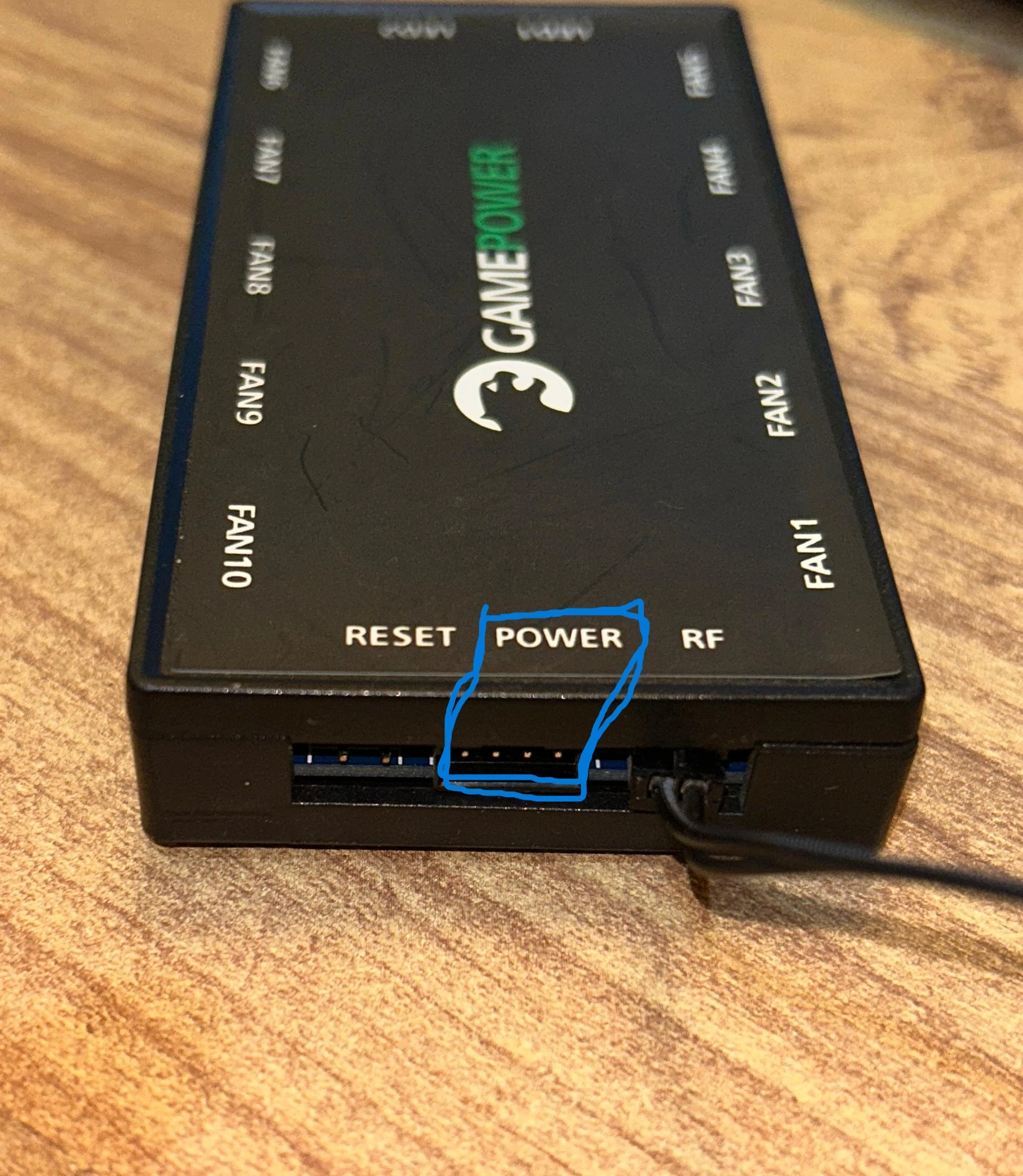

Merhaba. Arkadaşımdan Gamepower Warcry kasasını aldım. İçinde 6 tane fan ve kontrolcüsü var ama kontrolcüsünün Power kablosu yok. Fazladan SATA Power kablom var, ucunu kesip kontrolcüye lehimlemeyi düşünüyorum. Bu kontrolcüden olan birisi SATA Power kablosunun hangi pinlere girdiğini söyleyebilir mi?
Eki Görüntüle 147505
Eki Görüntüle 147506
SATA güç kablosunu kontrolcü dışında kullanmak için aşağıdaki adımları izleyebilirsin:
1.
Kablosu Kesme ve Soyma:
- Fazladan SATA güç kablosunun ucunu kes ve izolasyonunu dikkatlice soy.
2.
Pin Dizilimini Belirleme:

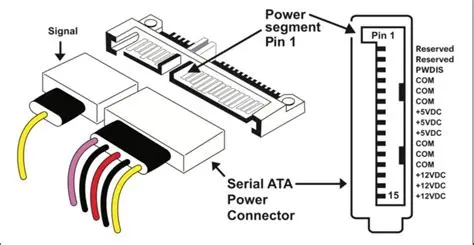

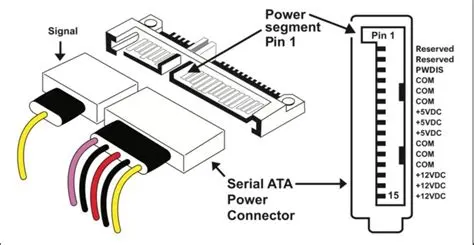

- SATA güç kablosu genellikle 15 pin içerir. Pinler şu şekilde düzenlenmiştir:
-
Pin 1-3: +3.3V (genellikle kullanılmaz)
-
Pin 4-6: GND (toprak)
-
Pin 7: +5V
-
Pin 8: GND (toprak)
-
Pin 9-12: +12V
-
Pin 13-15: GND (toprak)
3.
Kontrolcü ile Uyumlu Bağlantıyı Sağlama:
- Kontrolcünün "POWER" pinlerinin bağlantı noktaları hakkında net bilgi yok, ancak genellikle +12V, +5V ve GND gereklidir.
- Pinleri kontrolcü üzerindeki "POWER" işaretli kısmına yerleştirirken aşağıdaki bağlantıları kullanabilirsin:
- GND'yi uygun pinlere bağla (genellikle toprak).
- +5V veya +12V'u, kontrolcünün gereksinimlerine göre belirlediğin pinlere lehimle.
4.
Lehimleme İşlemi:
- Temiz ve dikkatli bir şekilde lehimleme yap. Herhangi bir kısa devre yapmamaya özen göster.
5.
Test Etme:
- Bağlantıları tamamladıktan sonra güç kaynağını açarak fan kontrolcüsünün düzgün çalışıp çalışmadığını kontrol et.
Eğer detaylı bilgiye veya pin sıralarına ihtiyacın olursa, Gamepower destek ekibiyle veya kullanıcı forumlarıyla iletişime geçebilirsin.
